LabSat Real-Time

为您的测试模式生成带有世界上任何地点当前时间戳的实时 GNSS RF 信号

  • GPS, GLONASS或北斗
  • 实时生成 RF 信号
  • 包含 SatGen 软件
  • 现实的载噪比等级
  • 单或双星座

为何使用实时 GNSS 模拟器?

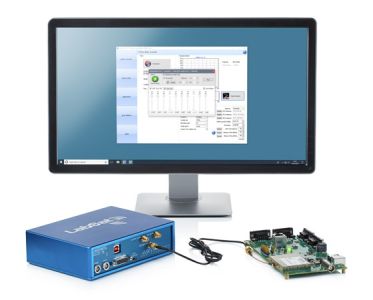

通过连接实时模拟器至您的设备,可让您测试带有从世界任何地点模拟的当前时间戳的 GPS RF 信号。您可全部从工作台测试特定的轨迹和地理位置,节省真实世界测试的数小时时间。

使用 LabSat RT 可带给您现实的载噪比等级和全部实时的信号。

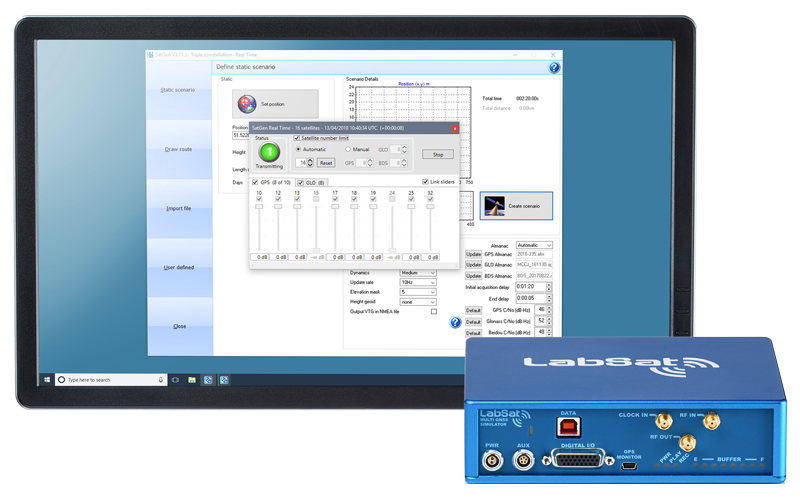

透过使用 SatGen v3 软件,您可定义数据流内包含的卫星位置、路径、速度、日期和时间及数量。它还让您能改变每颗卫星的单独载噪比等级,从而让您控制直接流入您的设备的数据。

通过使用功能强大的计算机,该系统可在单星座(1 或 2 位)或双星座信号(每个均为 1 位)中生成 GPS、GLONASS、北斗 L1 信号。

LabSat Real-Time 的工作原理是什么?

SatGen 软件生成流向 LabSat Real-Time 装置的实时信号流。该装置随后将 RF 数据从数字转变为模拟格式,延迟不足 1 秒。

如果您有您的 NMEA 或 KML 路线文件,您只需将此直接导入此软件。此外,您可从零创建场景,可通过在 Google Map 中创建路线或使用简单的用户定义指令建立独特的轨迹。

生成您自己的场景

所有 LabSat Real-Time 装置均附带 500 GB USB 硬盘,里面包含 25 个场景。这些场景包含静态场景及实际录制的驾驶场景,地点位于伦敦、底特律和中国等。

您还可使用 SatGen v3 模拟软件生成您自己的场景。定义位置、时间和轨迹从未如此简单;只需在中 Google Earth 选择一个位置,SatGen 就会将此转换为实时 RF 信号。

您还可导入 NMEA 或 KML 文件来创建动态路线。如果您的 NMEA 数据为 GGA 格式,您可使用它直接生成二进制文件。

LabSat Real-Time 的不同版本


LabSat RT 具有可满足不同客户需求的两个版本:

LabSat RT - 录制和回放

双星座(GPS/Galileo、GLONASS、北斗)

LabSat RT - 仅回放

双星座(GPS/Galileo、GLONASS、北斗)

产品规格


星座

GPS L1、GLONASS L1、北斗 B1、Galileo

输出信号等级

可调 -83 dBm 至 -107 dBm

RF 通道

2

RF 通道中心频率

可选

观测的卫星数量

全部可见

采样频率

16.368 MHz

带宽

16 MHz

量化

1 或 2 位 (I & Q)

数据格式

I & Q

附带媒体储存

仅外置硬盘

有源天线电压电源

3.3 V

基准晶振

频率稳定性 ±2.5 ppm TCXO   /   ±0.05 ppm OCXO (选修的)
温度稳定性 ±0.05 ppm TCXO /  ±0.01 ppm OCXO (选修的)

运行电压

8 V 至 30 V DC
